20MnV6 یک کربن-فولاد منگنز میکرو آلیاژ شده با وانادیوم است، که عموماً در شرایط نورد داغ سیاه با محدوده مقاومت کششی معمولی 600 - 790 Mpa و محدوده مقاومت تسلیم معمولی بالا 440 - 570 Mpa عرضه میشود. با ماشینکاری عالی به دلیل کنترل عالی سیلیسیم با غلظت فوقالعاده و پردازش فوقالعاده{6} مشخص میشود. استحکام کششی و تسلیم بالا به دلیل اثر میکرو - آلیاژی وانادیم. محتوای کربن کم و افزودن وانادیم اجازه میدهد تا سطح را با کربوری کردن، کربونیتریدینگ یا نیتریدینگ سختسازی کند. همچنین به سختی القایی با فرکانس بالا یا متوسط پاسخ میدهد و میتواند از طریق سختکردن و تمپر کردن، بهبود متوسطی در استحکام کششی و تسلیم ایجاد کند، که بسته به ضخامت دیواره متفاوت است. میله توخالی 20MnV6 بهطور گسترده توسط تمام بخشهای صنعت برای طیف گستردهای از کاربردها استفاده میشود که باعث صرفهجویی قابلتوجهی در وزن آن نسبت به میلهکشی میشود.
کاربردهای معمولی عبارتند از: بوش ها، سیلندرهای مختلف، رول های نوار نقاله، شفت های توخالی، قطعات و اجزای توخالی، مهره ها، حلقه ها و غیره.
|
درجه |
ترکیب شیمیایی % |
|||||||
|
20MnV6 |
C |
منگنز |
توان حداکثر |
حداکثر S |
سی |
حداکثر نیکل |
حداکثر کروم |
V |
|
0.17-0.24 |
1.30-1.60 |
0.035 |
0.035 |
0.17-0.37 |
0.30 |
0.30 |
0.07-0.12 |
|
|
درجه |
ترکیب شیمیایی % |
|||||||
|
4140 |
C |
منگنز |
توان بیشینه |
حداکثر S |
سی |
حداکثر نیکل |
کروم |
مو |
|
0.38-0.45 |
0.50-0.80 |
0.035 |
0.035 |
0.17-0.37 |
0.30 |
0.9-1.20 |
0.15-0.25 |
|
سطح نورد داغ سیاه روی میله توخالی 20MnV6 ابتدا باید به اندازه کافی ماشینکاری شود تا هرگونه دزدی حذف شود-
لایه کربن دار در غیر این صورت احتمالا نتایج کمتر از رضایت بخش به دست می آید. مواد خوراک می تواند یا در as باشد
شرایط عرضه شده یا از قبل سخت شده و برای استحکام هسته بالاتر.
حرارت را تا محدوده دمای آستنیتی (870 درجه - 925 درجه) و عمق مورد نیاز، بلافاصله در روغن یا آب خاموش کنید.
همانطور که لازم است. سختی مورد معمولی تا RC 48 به دست آمده است.
دمکردن فوراً در 150 درجه - 200 درجه استرس را کاهش میدهد و استحکام قاب را بهبود میبخشد.
اطلاعات فروش محصول:

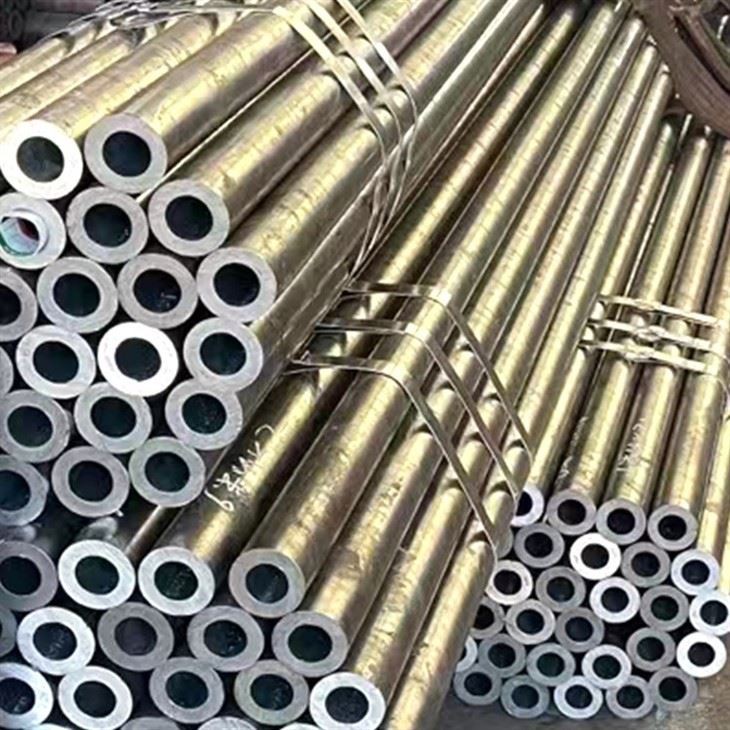

تعدادی لوله 20mnv6 4140 از کارخانه ما
تگ های محبوب: نوار توخالی 20mnv6، چین، تولید کنندگان، تامین کنندگان، کارخانه
